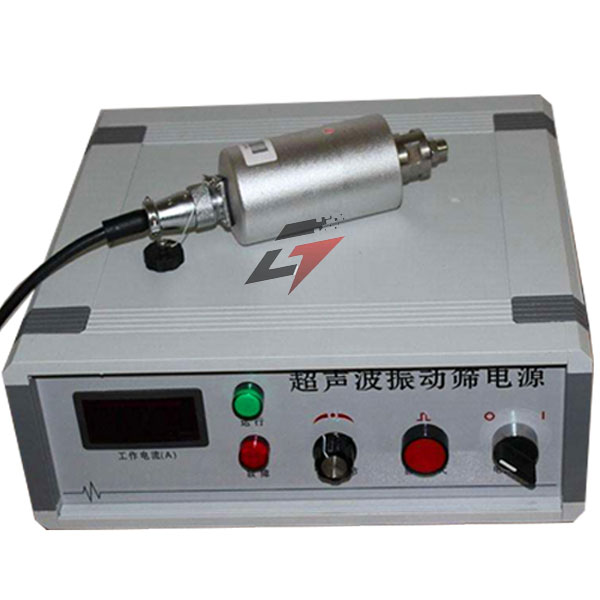

超聲波電源工作原理

超聲波電源作為超聲設備的核心能量轉換裝置，其工作原理涉及電能-機械能的高能轉換過程。根據技術實現方式，主要可分為自激式和他激式兩種類型，但核心原理均基于壓電效應和電路調控技術。

一、超聲波電源基礎能量轉換原理

1、壓電效應驅動機制
超聲波電源通過振蕩器產生20kHz-1MHz的高頻電信號，經功率放大器放大后輸送至壓電換能器。壓電陶瓷在交變電場作用下發生周期性形變（逆壓電效應），將電能轉換為機械振動。典型的壓電材料如鈦酸鋇、PZT陶瓷可實現99%以上的能量轉換效率。

2、電路架構組成
系統包含三大核心模塊：

整流濾波單元：將市電（220V/50Hz）轉換為穩定直流電，采用橋式整流和π型濾波電路消除紋波

高頻逆變模塊：通過IGBT或MOSFET開關器件實現DC-AC轉換，工作頻率需與換能器諧振頻率匹配

阻抗匹配網絡：采用LC諧振電路調節輸出阻抗，確保能量傳輸效率達90%以上。

二、超聲波電源關鍵技術實現路徑

1、頻率跟蹤技術
采用鎖相環（PLL）實時監測換能器諧振點，動態調整振蕩頻率。當負載變化導致諧振頻率偏移時，控制系統可在100μs內完成頻率重鎖定，保證持續穩定的超聲波輸出。

2、功率控制策略
通過PWM調制實現功率線性調節，典型控制方式包括：

恒振幅控制：適用于精密清洗場景

恒功率控制：用于焊接/切割等工業應用

脈沖模式：醫療設備常用間歇式發射方案。

3、保護機制設計
集成過壓/過流/過熱三重保護：

電壓采樣精度±1%

電流霍爾傳感器響應時間<10μs

PT100溫度監測模塊。
